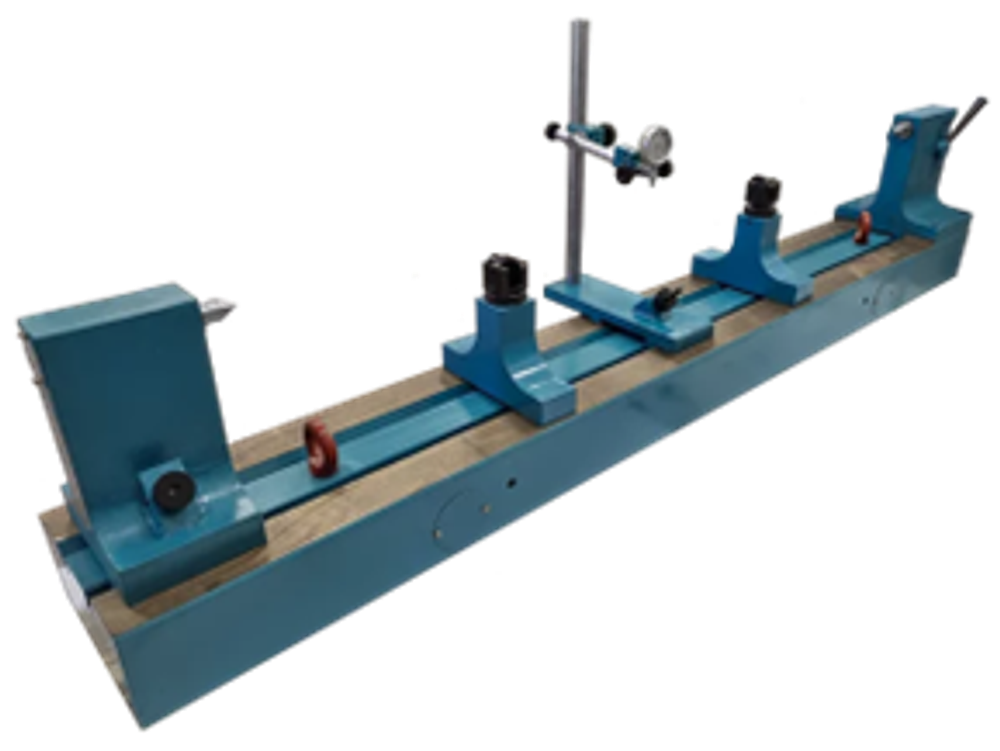

Прибор для проверки изделий на биение в центрах модели ПБ 1600М-250Н предназначен для контроля величины радиального биения тел вращения, установленных в центрах методом непосредственной оценки по визуальному отсчетному устройству – индикатору часового типа. Применяется в условиях металлообрабатывающих цехов машиностроительных предприятий.
|
Наименование |
Данные |
|
Расстояние между центрами, мм, не менее |
1600 |
|
Высота центров, мм, не более |
250 |
|
Длина оправки, мм |
700 |
|
Цена деления отсчетного устройства, мм |
0,01 |
|
Предел допускаемой абсолютной погрешности измерений прибора с учетом погрешности отсчетного устройства, мм |
0,036 |
|
Диаметры контролируемых деталей, мм, не более: |
490 |
|
Масса контролируемых деталей, кг, не более |
95 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
2230х545х825 |
|
Масса, кг, не более |
450 |
